SEVA- EASYdrive-Sercos III

Sercos III Schnittstellenkarte für EASYdrive.

Das Bussystem Sercos III gehört zu der Familie der Feldbusse. In der Regel wird das Netzwerk

in linearer Struktur aufgebaut. Die maximale Datenübertragungsrate auf einem Sercos III Bus

kann bis zu 100 Mbit/s betragen. Der Anschluss der Feldbusleitung erfolgt ausschließlich über

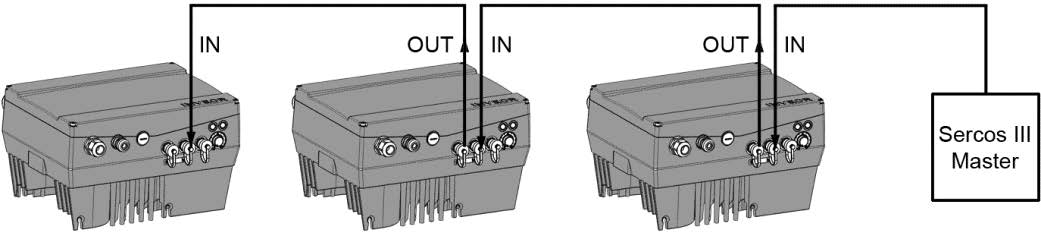

die beiden frontseitig angebrachten M12 Anschlussbuchsen. Dabei ist zu beachten, dass die

ankommende Busleitung an die Buchse „In“ und die abgehende Leitung an die Buchse „Out“

angeschlossen werden. Handelt es sich um den letzten Teilnehmer, ist die Buchse „Out“ frei

zu lassen – ein Abschlusswiderstand ist nicht erforderlich.

Inklusive M12 Verbindungsleitung 2 m, M12 Stecker / RJ45 Stecker / 4-Pol / 2 m / D-codiert.

-Die Schnittstellenkarte (Interface) ist Bestandteil des Umrichters und kann nicht nachgerüstet werden.-

Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
