SEVA- EASYdrive-EtherCAT

EtherCAT Schnittstellenkarte für EASYdrive.

Das Bussystem EtherCAT gehört zu der Familie der Feldbusse. In der Regel wird das Netzwerk in

linearer Struktur aufgebaut. Die maximale Datenübertragungsrate auf einem EtherCAT Bus kann

bis zu 100 Mbit/s betragen. Der Anschluss der Feldbusleitung erfolgt ausschließlich über die

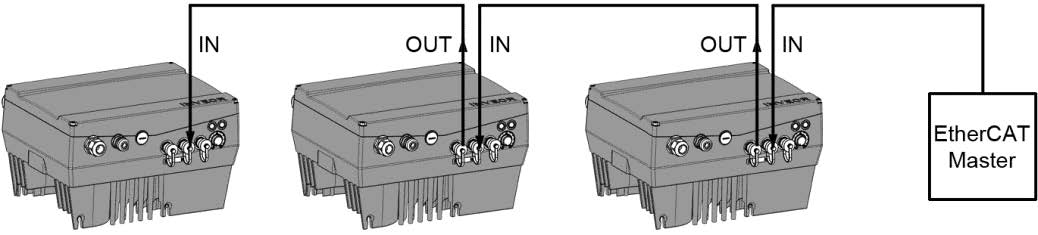

beiden frontseitig angebrachten M12 Anschlussbuchsen. Dabei ist zu beachten, dass die

ankommende Busleitung an die Buchse „In“ und die abgehende Leitung an die Buchse „Out“

angeschlossen werden. Handelt es sich um den letzten Teilnehmer, ist die Buchse „Out“ frei zu

lassen – ein Abschlusswiderstand ist nicht erforderlich.

Inklusive M12 Verbindungsleitung 2 m, M12 Stecker / RJ45 Stecker / 4-Pol / 2 m / D-codiert.

Die Schnittstellenkarte (Interface) ist Bestandteil des Umrichters und kann nicht nachgerüstet werden.

Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
